लिथियम बैटरी पैक के बुनियादी ज्ञान का संक्षिप्त परिचय

लिथियम बैटरी कोशिकाओं को समूहों में इकट्ठा करने की प्रक्रिया को पैक कहा जाता है, जो एकल बैटरी या श्रृंखला और समानांतर कनेक्शन में बैटरी मॉड्यूल हो सकता है। नए राष्ट्रीय मानक की पृष्ठभूमि के तहत, लिथियम बैटरी की मांग बढ़ रही है, और कई लीड-एसिड बैटरी कंपनियों ने लिथियम बैटरी उत्पादों को भी लॉन्च किया है।

पैक रचना

पैक में पैक बनाने के लिए बैटरी पैक, बस बार, लचीला कनेक्शन, सुरक्षात्मक प्लेट, बाहरी पैकेजिंग, आउटपुट (कनेक्टर्स सहित), जौ पेपर, प्लास्टिक ब्रैकेट और अन्य सहायक सामग्री शामिल हैं।

पैक की विशेषताएं

High बैटरी पैक पैक के लिए आवश्यक है कि बैटरी में उच्च स्तर की संगति (क्षमता, आंतरिक प्रतिरोध, वोल्टेज, डिस्चार्ज कर्व, लाइफ) हो।

PACK बैटरी पैक पैक का चक्र जीवन एकल बैटरी की तुलना में कम है।

सीमित शर्तों के तहत ③Use (चार्जिंग, डिस्चार्जिंग करंट, चार्जिंग मेथड, टेम्परेचर आदि)

④ लिथियम बैटरी पैक पैक बनने के बाद, बैटरी वोल्टेज और क्षमता में बहुत सुधार हुआ है, और इसे चार्ज बैलेंसिंग, तापमान, वोल्टेज और ओवरक्रैक मॉनिटरिंग करने के लिए संरक्षित किया जाना चाहिए।

Of बैटरी पैक को डिजाइन की वोल्टेज और क्षमता की आवश्यकताओं को पूरा करना चाहिए।

पैक विधि

FormedSerial और पैरेलल कम्पोज़िशन: बैटरी सिंगल बैटरी से बनती है जो सीरीज़ से गुज़रती और कनेक्ट होती है। क्षमता समानांतर में बढ़ जाती है, वोल्टेज अपरिवर्तित होता है, और वोल्टेज श्रृंखला में दोगुना होता है, और क्षमता अपरिवर्तित होती है। उदाहरण के लिए, एक 3। 6 वी / 10 आह बैटरी एक एकल N18 6 50 / 2 आह से 5 से बना है। सीरियल के समानांतर: आंतरिक प्रतिरोध और असमान गर्मी लंपटता में अंतर के कारण समानांतर कनेक्शन समानांतर कनेक्शन के बाद बैटरी चक्र जीवन को प्रभावित करेगा। हालांकि, जब कोई एकल बैटरी विफल हो जाती है, तो यह स्वचालित रूप से बाहर निकल जाएगा। सिवाय इसके कि क्षमता कम हो गई है, यह समानांतर कनेक्शन के बाद उपयोग को प्रभावित नहीं करेगा, और समानांतर प्रक्रिया सख्त है। जब एक यूनिट बैटरी को समानांतर में शॉर्ट-सर्कुलेट किया जाता है, तो समानांतर सर्किट का करंट बहुत बड़ा होता है, जिसे आमतौर पर फ्यूज प्रोटेक्शन टेक्नोलॉजी को जोड़कर टाला जाता है। श्रृंखला पहले और फिर समानांतर: बैटरी के पूरे समूह की क्षमता के अनुसार, श्रृंखला पहले श्रृंखला में जुड़ी हुई है, जैसे कि पूरे समूह की 1 / 3 , और अंत में समानांतर में जुड़ा हुआ है, जो बड़ी क्षमता वाले बैटरी पैक की विफलता की संभावना कम कर देता है।

Own बैटरी आवश्यकताओं: अपने खुद के डिजाइन आवश्यकताओं के अनुसार इसी बैटरी का चयन करें। समानांतर और श्रृंखला की बैटरी को समान प्रकार और समान मॉडल की आवश्यकता होती है, और क्षमता, आंतरिक प्रतिरोध और वोल्टेज मान में अंतर 2% से अधिक नहीं है। सामान्य परिस्थितियों में, बैटरी समानांतर और श्रृंखला में जुड़े होने के बाद, क्षमता हानि 2% से 5% है। बैटरी की संख्या जितनी अधिक होगी, क्षमता का नुकसान अधिक होगा। चाहे वह एक लचीली बैटरी हो या एक बेलनाकार बैटरी, कई स्ट्रिंग संयोजनों की आवश्यकता होती है। यदि स्थिरता खराब है, तो बैटरी की क्षमता को प्रभावित करते हुए, एक समूह में सबसे कम क्षमता वाली बैटरी बैटरी के पूरे समूह की क्षमता निर्धारित करती है। उच्च वर्तमान निर्वहन प्रदर्शन की आवश्यकता है। मोटर का प्रारंभिक प्रवाह सामान्य कार्यशील समय 3 है, और उच्च वर्तमान निर्वहन मोटर के शक्ति प्रदर्शन में सुधार कर सकता है। अच्छी बैटरी की आवश्यकता होती है। बैटरी की संख्या बड़ी है, और बैटरी बॉक्स के अंदर बैटरी के तापमान में वृद्धि को फैलाना आसान नहीं है, जिसके परिणामस्वरूप बैटरी के बीच असमान तापमान, विभिन्न निर्वहन विशेषताओं और बैटरी के प्रदर्शन में दीर्घकालिक गिरावट आती है। उच्च स्तर की उत्पादन तकनीक। बैटरी को ऊबड़ सड़कों के कंपन और झटके का सामना करने में सक्षम होना चाहिए। उत्पादन प्रक्रिया पर उच्च आवश्यकताओं, विशेष रूप से स्पॉट वेल्डिंग प्रक्रिया। वेल्डिंग पूरा होने के बाद, परीक्षण को आभासी वेल्डिंग और डी-सोल्डरिंग को रोकने के लिए किया जाता है।

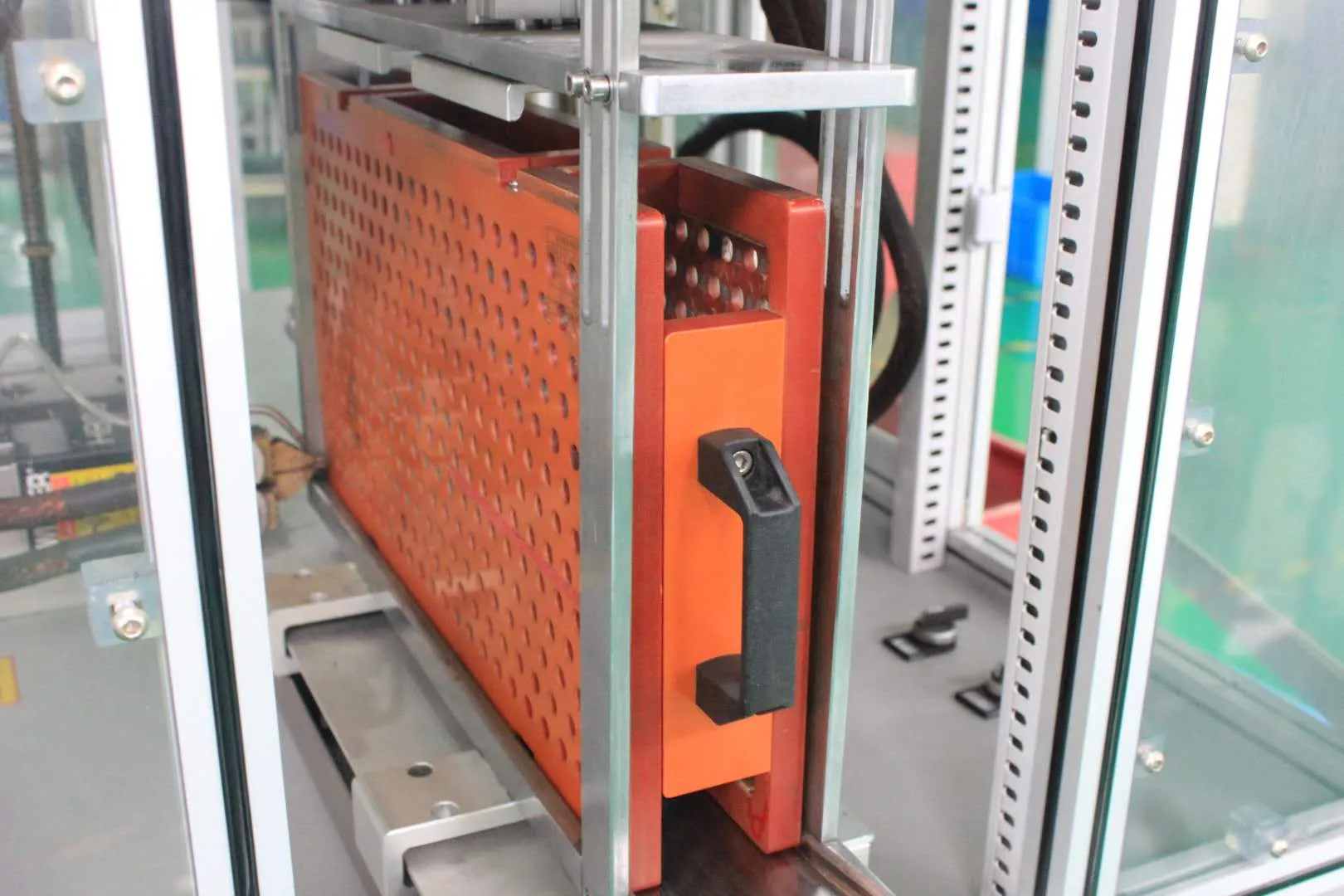

RealizedPACK प्रक्रिया: बैटरी के पैक को दो तरीकों से महसूस किया जाता है, एक लेजर वेल्डिंग या अल्ट्रासोनिक वेल्डिंग या पल्स वेल्डिंग द्वारा होता है, जो आमतौर पर उपयोग की जाने वाली वेल्डिंग विधि है, लाभ बेहतर विश्वसनीयता है, लेकिन इसे बदलना आसान नहीं है। दूसरा लोचदार धातु शीट के माध्यम से संपर्क है। लाभ यह है कि कोई वेल्डिंग की आवश्यकता नहीं है, और बैटरी को बदलना आसान है। नुकसान यह है कि यह खराब संपर्क का कारण हो सकता है।

चार्ज और डिस्चार्ज का समय

चार्जिंग टाइम (घंटे)=(बैटरी क्षमता एएचएक्स चार्जिंग गुणांक) / चार्जिंग ए ए

डिस्चार्ज दर: बैटरी की डिस्चार्ज दर डिस्चार्ज समय या एक निश्चित निर्वहन वर्तमान के साथ रेटेड क्षमता का निर्वहन करने के लिए आवश्यक घंटे गुणांक द्वारा व्यक्त की जाती है। उनमें से, निर्वहन दर=रेटेड क्षमता / निर्वहन वर्तमान

बसबार सॉफ्ट कनेक्शन की असेंबली

पैक प्रक्रिया में, जैसे निकल शीट, कॉपर-एल्युमिनियम कम्पोजिट बस बार, कॉपर बस बार, टोटल पॉजिटिव एंड नेगेटिव बस बार, एल्युमीनियम बस बार, कॉपर सॉफ्ट कनेक्शन, एल्युमीनियम सॉफ्ट कनेक्शन, कॉपर फॉइल सॉफ्ट कनेक्शन आदि का भी उपयोग किया जाता है। । इन पहलुओं से बसबार और सॉफ्ट कनेक्शन की प्रसंस्करण गुणवत्ता का मूल्यांकन करने की आवश्यकता है।

Notजिस सामग्री को कंपाउंड किया गया है या नहीं, यदि बसबार सामग्री मानक तक नहीं है, तो प्रतिरोधकता बढ़ जाएगी, और यह पुष्टि करने के लिए विशेष रूप से आवश्यक है कि क्या यह ROHS संबंधित आवश्यकताओं के साथ मिश्रित है या नहीं।

② क्या कुंजी आयाम प्रसंस्करण जगह में है। मुख्य आयामों की अधिक सहिष्णुता विधानसभा प्रक्रिया के दौरान उच्च वोल्टेज उपकरणों के बीच अपर्याप्त सुरक्षा दूरी पैदा कर सकती है और गंभीर सुरक्षा खतरों का कारण बन सकती है।

The नरम कनेक्शन के कठोर क्षेत्र और नरम क्षेत्र के तनाव अवशोषण की स्थिति का बंधन बल।

Soft वास्तविक संसाधित नरम कनेक्शन और बसबार की ओवरक्रैकिंग क्षमता डिजाइन मानकों को पूरा करती है, और चाहे इंसुलेटेड थर्मोप्लास्टिक आस्तीन को कोई नुकसान हो।
