नरक सीरीज और समानांतर क्या है?

यदि हम दो व्यक्ति 18650-स्वरूपित कक्षों को कॉन्फ़िगर करने पर नज़र डालते हैं, तो यह नए एबिकर्स को यह समझने में मदद करेगा कि बैटरियां कैसा हैं, वे क्या हैं। प्रत्येक कोशिका के दो इलेक्ट्रोड हैं, एक सकारात्मक कैथोड अंत है, और दूसरे छोर एक नकारात्मक एनोड है। अगर हम एक सेल के पॉजिटिव को दूसरे के नकारात्मक से जोड़ देते हैं, तो यह एक "श्रृंखला" विन्यास है, और यह वोल्टेज को दोगुना करता है, लेकिन एम्प-घंटों (एह) रेंज और वर्तमान आउटपुट क्षमता के समान रखता है।

यदि इसके बदले, आप उन दो दो कोशिकाओं को ले गए और उनको साथ-साथ जोड़ दिया, और फिर एक तार के साथ दोनों कैथोड को एक साथ जोड़ दिया, और दोनों एकांड्स एक दूसरे तार के साथ ... जो कि "समानांतर" कॉन्फ़िगरेशन होगा ऐसा करना एक 2-सेल उप-पैक में होता है जिसमें एक ही सेल के समान वोल्टेज होता है, लेकिन ... श्रेणी की आह और वर्तमान आउटपुट क्षमता दोगुनी हो गई है।

लिथियम आधारित कोशिकाओं में से अधिकांश, जिन्हें आप एबीक बैटरी पैक में पाएंगे, प्रति सेल 3.7V प्रति "औसत" या औसत वोल्टेज (और प्रति कोशिकाओं के प्रति पैन के अनुसार) हैं। प्रति सेल 4.2V के वोल्टेज पर पूरी तरह से चार्ज किया जा सकता है। वे सामान्यतः "रिक्त" माना जाता है जब वे प्रति सेल 3.0V तक गिरते हैं।

[एक साइड नोट के रूप में, पैक के चक्र जीवन में एक महत्वपूर्ण वृद्धि होती है, यदि यह आपके लिए बहुत ही बड़ी है तो आप इसे केवल 3.3V के बीच खाली सेटिंग के रूप में उपयोग कर सकते हैं, और 4.1V प्रति सेल को पूर्ण रूप से स्थापित कर सकते हैं, शुल्क के बीच)

पहले संभवतः श्रृंखला उप-पैक में अपने कक्षों का एक समूह समूह करना संभव है, और फिर श्रृंखला उप-पैक को समानांतर समूहों में जोड़ना संभव है। हालांकि, लगभग सभी बैटरी पैक बिल्डर्स उन्हें पहले समानांतर समूहों में समूह करते हैं, और फिर वे समानांतर उप-पैक श्रृंखला करते हैं। इसका कारण यह है कि ... यदि आप ऐसा करते हैं, तो एक समान बड़े उप-समूह को एक बड़े 4.2V सेल के रूप में इलाज करने के लिए इलेक्ट्रॉनिक रूप से आसान है ।

उदाहरण के लिए, एक आम बैटरी पैक 48 वी / 15-आह पैक हो सकता है।

यदि आप 3000-mAh सेल का उपयोग करते हैं, तो उनमें से 5 समानांतर समूह (5 पी) के अनुसार, 15-आह में होता है उसके बाद, आपको 13 उप-पैक "धारावाहिक" (13 एस) वाले पैक बनाने के लिए उन 5 में से 13 उप-पैक की आवश्यकता होगी। परिणामस्वरूप पैक 13 एस / 5 पी होगा

चूंकि प्रत्येक समानांतर उप-पैक इलेक्ट्रॉनिक रूप से "एक बड़े 4.2V सेल" की तरह होता है, इसलिए 13 चैनलों के साथ एक बीएमएस उन सभी को "स्वस्थ रखने के लिए 13" 5 पी समूहों में से प्रत्येक को मॉनिटर और समायोजित कर सकता है।

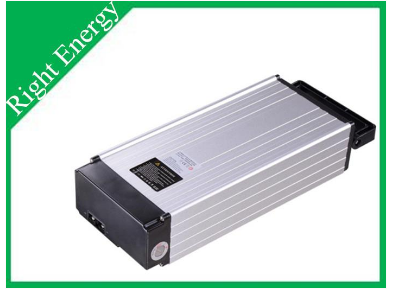

  ई-बाइक के लिए 48 वाल्ट लिथियम बैटरी
